广安接地导通测试仪测量结果的意义如下：Zx： 测量的地网阻抗值 Rx: 测量的地网电阻值V： 施加电压值（电流桩上面的电压）I： 试品流过的电流F1F2 : 试验频率打印结束后，关闭电源开关，测试完毕。6). 测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右，请耐心等候，不必着急。4、测试菜单详细解释1). 测量方式: 仪器可以选择五种测量方式即“地网” “电流桩” “电压桩” “接地” “电压”.前三种的作用分别是测量地网阻抗电流桩阻抗电压桩阻抗.一般情况下做实验的时候应选择“地网”来测量大地网的阻抗.而当用户要求测量电流桩或电压桩阻抗的时候可以选择后直接测量. “接地”的作用是测量接地电阻和土壤电阻率。默认线长20米。也可以修改线长。“电压”的作用是测量跨步电压，接触电压等参数。（注意，“电压”需要配相应的电极）2). 频率选择: 仪器可以选择两种测量频率即“变频”和 “定频”.在现场做实验时候一定要选择“变频”来做实验这样测量能够现场的电磁场干扰. “定频”方式只是在实验室里面做实验的时候才能使用. “变频”采用的是45Hz和55Hz双变频来测量. 而“定频”采用的是严格50Hz来测量.3). 电流选择: 仪器提供5种测量电流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根据电流桩阻抗的大小来选择测试电流.一般情况下使用1A电流即可.4). 自动打印: 当光标在电流上时候，按一下“确认”键在屏幕左下角会出现或消失打印机小符号代表选择或取消自动打印功能.当选择自动打印时候测试完毕

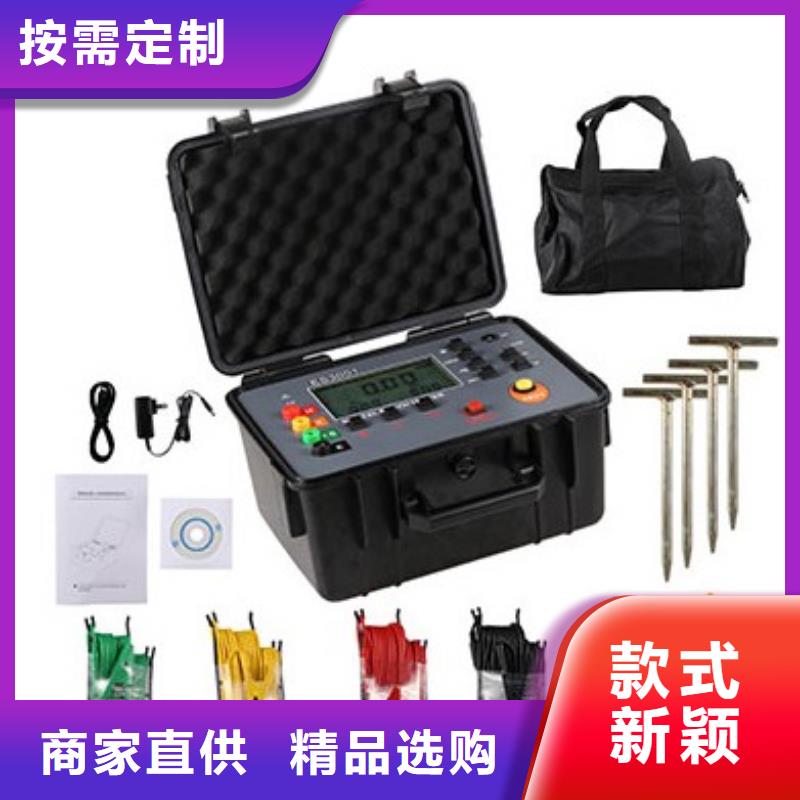

广安接地导通测试仪、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流有两种模式：一，内电源模式电流5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二，外电源模式电流20A可以对不同要求的地网进行各种电流下的测量。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量接触电压、跨步电压、电压梯度等特性参数4、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、跨步电压选项设置电流输出时间控制，可以根据需要随意设置恒流输出时间3、存储采用键盘汉字输入，方便查询4、跨步电压完毕，电压值可以输入打印5、用外电源模式可以扩展到大电流测量

广安接地引下线导通测试仪 、接地引下线导通测试仪 厂家—薄利多销 <广安>天正华意电气设备有限公司

广安接地导通测试仪能存储500组数据，电阻测量范围：0.0001Ω～30KΩ，直流电压范围：0.0～1000V，交流电压范围：0.0～750V。监控软件具有在线实时监控与历史查询功能，动态显示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、报表、打印等功能。三.量程及精度测量功能量 程精度分辨力直流电阻0.1mΩ～300.0mΩ±1％rdg±10dgt0.1mΩ301mΩ～3000mΩ±1％rdg±5dgt1mΩ3.01Ω～30.00Ω0.01Ω30.1Ω～300.0Ω0.1Ω301Ω～3000Ω1Ω3.01kΩ～30.00kΩ10Ω直流电压0.1～100.0V AC±1.5％rdg±5dgt0.1V101～1000V1V交流电压0.1～100.0V AC±1.5％rdg±3dgt0.1V101～750V1V（注：23℃±5℃，75％rh以下）四.技术规格功 能金属构件之间等电位联结电阻测试，低值电阻测试，地网地极间连接导体的电阻测试，接触电阻测试等直流电阻量程0.0001Ω～30.00KΩ 精度±1％rdg±5dgt 电阻分辨率0.0001Ω检测方法四线法测试测试电流≤2A开路电压≤7V功 率测量功率≤15W直流电压量程0.0V～1000V DC 精度±1.5％rdg±5dgt直流电压分辨率0.1V交流电压量程0.0V～750V AC 精度±1.5％rdg±3dgt交流电压分辨率0.1V电 源DC 6V 4.5Ah铅酸蓄电池 连续待机100小时以上背 光可控灰白屏背光，适合昏暗场所使用

广安接地导通测试仪智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。三、技术指标1、输出电流： 30A、40A、50A2、输出电压：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A档）100uΩ-250mΩ（40A档） 50uΩ-200mΩ（50A档） 5、准确度：5‰±3个字6、工作温度：-20～40℃7、工作湿度：＜80％RH，不结露8、工作电源：AC220V±10％，50HZ四、操作说明1．面板 图一 面板2．接线根据被测导线要求，将测试钳分别对应夹紧被测端子。测试线另一端接对应面板上的电流端子I＋ 、I-和电压端子V＋、V-。3．菜单选项及按键操作接线正确无误后，打开电源开关，屏幕显示如图二。2009-12-29欢迎使用13：20：30图二等待5秒钟左右屏幕显示如图三所示：选择电流： 30A导线长度：10.00m线截面积： 50mm2测试 查询 设置图三屏幕显示菜单各选项分别是：（1）“选择电流”：选择仪器测试电流，分别为30A、40A、50A，用选择键进行选择。选择完成后按确认键进入下一选项。（2）“导线长度”：被测接地线两点间的距离单位： 米默认值： 10.00。当反显示框在此选项时，可用选择键进行修改，确认键确认并将修改处后移，直到修改到一位，按确认键完成修改。继续按一次确认键进入下一选项。（3）“线截面积”：被测接地线截面积单位 ：mm2 默认值 ：50，分别为50、70、95、120、35、25、16、10等常用规格的导线截面积，按选择键选中与被测接地线一致的截面积，按确认键进入下一选项。（4）“测试”：此选项为仪器的测试项，如果其他选项确定选择正确后，此处按确认键开始测试。（5）“查询”：此选项的目的是对已存储的数据记录进行查询、打印或者记录，按确认键进入。（6）“设置”：此选项的目的是对时间或者参数进行设置，以保证时间的准确性或测试数据的准确性。

<广安>天正华意电气设备有限公司 广安接地引下线导通测试仪 、接地引下线导通测试仪 厂家—薄利多销

广安接地导通测试仪测量结果的意义如下：Zx： 测量的地网阻抗值 Rx: 测量的地网电阻值V： 施加电压值（电流桩上面的电压）I： 试品流过的电流F1F2 : 试验频率打印结束后，关闭电源开关，测试完毕。6). 测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右，请耐心等候，不必着急。4、测试菜单详细解释1). 测量方式: 仪器可以选择五种测量方式即“地网” “电流桩” “电压桩” “接地” “电压”.前三种的作用分别是测量地网阻抗电流桩阻抗电压桩阻抗.一般情况下做实验的时候应选择“地网”来测量大地网的阻抗.而当用户要求测量电流桩或电压桩阻抗的时候可以选择后直接测量. “接地”的作用是测量接地电阻和土壤电阻率。默认线长20米。也可以修改线长。“电压”的作用是测量跨步电压，接触电压等参数。（注意，“电压”需要配相应的电极）2). 频率选择: 仪器可以选择两种测量频率即“变频”和 “定频”.在现场做实验时候一定要选择“变频”来做实验这样测量能够现场的电磁场干扰. “定频”方式只是在实验室里面做实验的时候才能使用. “变频”采用的是45Hz和55Hz双变频来测量. 而“定频”采用的是严格50Hz来测量.3). 电流选择: 仪器提供5种测量电流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根据电流桩阻抗的大小来选择测试电流.一般情况下使用1A电流即可.4). 自动打印: 当光标在电流上时候，按一下“确认”键在屏幕左下角会出现或消失打印机小符号代表选择或取消自动打印功能.当选择自动打印时候测试完毕

<广安>天正华意电气设备有限公司
<广安>天正华意电气设备有限公司

广安接地导通测试仪技术规格功能接地引下线导通电阻测试仪、地网导通电阻测试仪、导通电阻测试仪、等电位连接电阻测试、微欧计、变压器绕线电阻测试电源内置：22.2V 5.2Ah可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式四线法充电器25.2V/3A充电器显示模式5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口I＋（电流正）、I-（电流负）、U＋（电压正）、U-（电压负）输出电流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A档 ）1mΩ~4Ω （恒流 5A档）5mΩ~20Ω （恒流 1A档）0.1Ω~50Ω （恒流 400mA档）0.2Ω~100Ω （恒流 200mA档）1Ω~500Ω （恒流 40mA档）1Ω~1MΩ（恒压，＜5mA）分辨率0.1μΩ测试精度恒流档：0.2％±5dgt恒压档：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放电提示测试结束后蜂鸣器响代表正在放电，放电完成后蜂鸣器停止响打印 机仪器面板嵌有打印机，按打印键打印测试结果数据存储测试完成后数据自动保存，循环保存，多可存9999组数据仪表尺寸约320mm×275mm×145mm外包装尺寸约632mm×397mm×373mm质 量仪表：约5.5kg 总质量：约21.8kg（含测试线及包装）工具箱拉杆铝箱，带滚轮，尺寸：320mm×275mm×145mm测试线50米红色带线盘测试线7.2kg，10米黑色测试线档位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒压：＜5mA同时具有Auto自动换档输出功率150W数据删除在数据查阅栏可选删除当前数据或者删除全部数据数据查阅数据查阅栏按上下键翻阅所存数据固件升级用户可通过U盘对仪表固件进行升级自动关机在使用电池供电时，开机无操作约十分钟后自动关机电池电压仪表右上角有电池电量指示，当显示符号“”时，代表电池电量耗尽，仪表将自动关机

<广安>天正华意电气设备有限公司 广安接地引下线导通测试仪 、接地引下线导通测试仪 厂家—薄利多销

广安接地导通测试仪固件升级在需要升级固件时，用户将厂家提供的固件拷贝进入U盘指定目录内，插入仪表USB接口处，按“”返回键进入主菜单界面；按“”或“”键移动光标至“系统设置”项，按“”键进入系统设置界面；按“”或“”键移动光标至“固件升级”项，若U盘已插入将弹出固件是否升级对话框，按“”或“”键移动光标选择“是”即开始升级，选择否则不升级，若U盘内没有正确的固件，则提示“未找到固件”软件升级大约需要10秒钟时间，升级成功后仪表提示关机，再重启仪表后即可完成升级。注：升级过程中请勿关机，否则易造成写入失败导致无法再开机。（11）蓝牙连接开启蓝牙，连接仪表即可使用专用APP进行各类数据处理及共享，具有上传现场图片、上传测试数据、生成测试报告、生成数据曲线、测试设备分享、数据多人同时查看等功能。2. 测试测试前检查被测试品是否断电，如有通电，请将其开路并放电完成后再进行测试。拆线前，一定要等放电结束后，报警声停止，关断电源后，再进行拆线。选择电流时要参考技术规格栏内量程，不要超过量程和欠量程使用。超量程使用时，由于电流达不到预设值，即使强行继续测试结果稳定性太差。欠量程时，电流太小，对测试结果有影响。当出现此两种状态时要确认量程，选择合适的量程进行测试。

<广安>天正华意电气设备有限公司
广安接地引下线导通测试仪 、接地引下线导通测试仪 厂家—薄利多销

广安接地导通测试仪此时，如果按存储键，可对数据进行存储，如果想打印数据，长按选择键可进行打印测试结果；按确认键，仪器重新开始测量，按复位键结束测试，仪器变为开始选择界面。（8）如果想查询数据，请按选择键使查询处于反显，按确认键进入，屏幕显示如下：记录10 I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m图七按“确认键”记录号减一，显示上一条记录。按“存储键”记录号加一，显示下一条记录。按选择键打印当前记录。按复位键退出查询。（9）如果仪器开机时显示的时间不正确，可按选择键使设置处反显，按确认键进入，显示如下：设置时间设置参数返回图八按选择键使设置时间反显，按确认键进入下一界面：2009-12-2915：43：15图九按选择键进行修改，按确认键使光标后移，当光标到一项时，修改完成按确认键确认后时间开始变化，几秒钟后屏幕返返回图八界面，选择返回确认后回到图三界面。五、仪器的成套性1、接地线成组电阻测试仪主机一台 2、测 试 线 一套3、电 源 线 一条4、保 险 管（5A） 二只5、使用说明书 一本6、打 印 纸 两卷7、接 地 线 一条8、合 格 证 一张9、保 修 卡 一张10、装 箱 单 一张六、售后服务仪器自购买之日起一年内属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障，请与公司及时联系，以便为您安排便捷的处理方案。

广安接地导通测试仪测试与操作方法1、接线测量接线，见下图：将红色测试线的粗线接到I＋上， 细线接到V＋上， 将黑色测试线的粗线接到I-上，细线接到V-上，红、黑两把测试钳分别夹到接大地网的两根接地引下线上，并用力摩擦接触点，确保接触良好 2、开机、测试、打印接好线后，确认接线正确牢固。开机（开关上I为开，O为关），屏幕显示如下图：电流选择：这时可通过选择/打印键对测试电流进行选择，每按一下该按键，显示屏会滚动显示以下几个界面（界面显示为可选择的测试电流，及该电流对应的量程）：测试：选择好所需测试电流后，按下确认键，开始测试，显示屏显示“正在充电”。同时电流表指示当前输出电流值。过几秒钟之后，显示“正在测试”：这时说明已充电完毕，进入测试状态。几秒后，就会显示测试结果，如下图。注意：此时仪器仍有输出电流，测试结果也在随时刷新（此时不可拆线）。打印测试结果：显示测试结果后，可按住选择/打印键1-2秒，打印机则会输出打印结果（如不打印，请检查打印纸是否用完，或打印纸是否安装正确）。复位：测试完毕后，按复位键，仪器电源停止输出电流，电流表回到零位，这时显示屏回到初始界面。结束测量：复位之后，关断电源后拆下测试线与电源线结束测量。七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。

<广安>天正华意电气设备有限公司 广安接地引下线导通测试仪 、接地引下线导通测试仪 厂家—薄利多销

广安接地导通测试仪按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态，可对输出电流进行预置。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程。10、辉度调节：可通过其进行显示屏辉度调节。11、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法 1、接线仪器接线见下图（线轴为选配件）：将红色测试线的插片接到I＋上，插杆接到V＋上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。接线时应清理导体接触面氧化层或用力扭动几下接线钳，以保证导体接触面接触良好。2、开机、测试、打印开机后屏幕显示如下图：◆选择电流：按循环键光标可在修改时钟、查询数据、选择电流之间循环移动。将光标移至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。在上图界面中光标不论在任何位置，按确认键均可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器停止输出电流，屏幕恢复初始状态，方可重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。

<广安>天正华意电气设备有限公司

广安接地导通测试仪TH-10A抗干扰接地导通测试仪主要用于接地装置的电气完整性测试，采用离散傅里叶展开技术，即谐波分析（FFT）及数字滤波实现抗干扰，保证在交流信号与直流信号叠加情况下准确分离出直流分量。运行变电站或电厂由于中性点零序电流在地网中的分布导致测试点之间工频干扰电压远大于测试导通时的直流压降，引起叠加导致测试结果偏大。在行标DL/T475-2017《接地装置特性参数测量导则》将接地导通的判据由原标准限值0.2欧姆调整为现0.05欧姆标准限值，因此，传统的单一功能的接地导通测试仪的测试结果由于工频干扰电压的影响导致测试数据往往偏大，不能准确对接地导通状况进行判断。本仪器内置交流干扰抑制器电路，通过数字滤波电路保证在较大交流信号中分离出微小直流信号，在交流干扰电压信号与直流电压测试信号之比为20:1的条件下仍可将直流信号准确分离测试，可有效解决运行变电站工频干扰电压对测试结果的影响。

<广安>天正华意电气设备有限公司 广安接地引下线导通测试仪 、接地引下线导通测试仪 厂家—薄利多销

广安接地导通测试仪智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。三、技术指标1、输出电流： 30A、40A、50A2、输出电压：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A档）100uΩ-250mΩ（40A档） 50uΩ-200mΩ（50A档） 5、准确度：5‰±3个字6、工作温度：-20～40℃7、工作湿度：＜80％RH，不结露8、工作电源：AC220V±10％，50HZ四、操作说明1．面板 图一 面板2．接线根据被测导线要求，将测试钳分别对应夹紧被测端子。测试线另一端接对应面板上的电流端子I＋ 、I-和电压端子V＋、V-。3．菜单选项及按键操作接线正确无误后，打开电源开关，屏幕显示如图二。2009-12-29欢迎使用13：20：30图二等待5秒钟左右屏幕显示如图三所示：选择电流： 30A导线长度：10.00m线截面积： 50mm2测试 查询 设置图三屏幕显示菜单各选项分别是：（1）“选择电流”：选择仪器测试电流，分别为30A、40A、50A，用选择键进行选择。选择完成后按确认键进入下一选项。（2）“导线长度”：被测接地线两点间的距离单位： 米默认值： 10.00。当反显示框在此选项时，可用选择键进行修改，确认键确认并将修改处后移，直到修改到一位，按确认键完成修改。继续按一次确认键进入下一选项。（3）“线截面积”：被测接地线截面积单位 ：mm2 默认值 ：50，分别为50、70、95、120、35、25、16、10等常用规格的导线截面积，按选择键选中与被测接地线一致的截面积，按确认键进入下一选项。（4）“测试”：此选项为仪器的测试项，如果其他选项确定选择正确后，此处按确认键开始测试。（5）“查询”：此选项的目的是对已存储的数据记录进行查询、打印或者记录，按确认键进入。（6）“设置”：此选项的目的是对时间或者参数进行设置，以保证时间的准确性或测试数据的准确性。

<广安>天正华意电气设备有限公司 广安接地引下线导通测试仪 、接地引下线导通测试仪 厂家—薄利多销

广安接地导通测试仪测试与操作方法1、接线测量接线，见下图：将红色测试线的粗线接到I＋上， 细线接到V＋上， 将黑色测试线的粗线接到I-上，细线接到V-上，红、黑两把测试钳分别夹到接大地网的两根接地引下线上，并用力摩擦接触点，确保接触良好 2、开机、测试、打印接好线后，确认接线正确牢固。开机（开关上I为开，O为关），屏幕显示如下图：电流选择：这时可通过选择/打印键对测试电流进行选择，每按一下该按键，显示屏会滚动显示以下几个界面（界面显示为可选择的测试电流，及该电流对应的量程）：测试：选择好所需测试电流后，按下确认键，开始测试，显示屏显示“正在充电”。同时电流表指示当前输出电流值。过几秒钟之后，显示“正在测试”：这时说明已充电完毕，进入测试状态。几秒后，就会显示测试结果，如下图。注意：此时仪器仍有输出电流，测试结果也在随时刷新（此时不可拆线）。打印测试结果：显示测试结果后，可按住选择/打印键1-2秒，打印机则会输出打印结果（如不打印，请检查打印纸是否用完，或打印纸是否安装正确）。复位：测试完毕后，按复位键，仪器电源停止输出电流，电流表回到零位，这时显示屏回到初始界面。结束测量：复位之后，关断电源后拆下测试线与电源线结束测量。七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。
